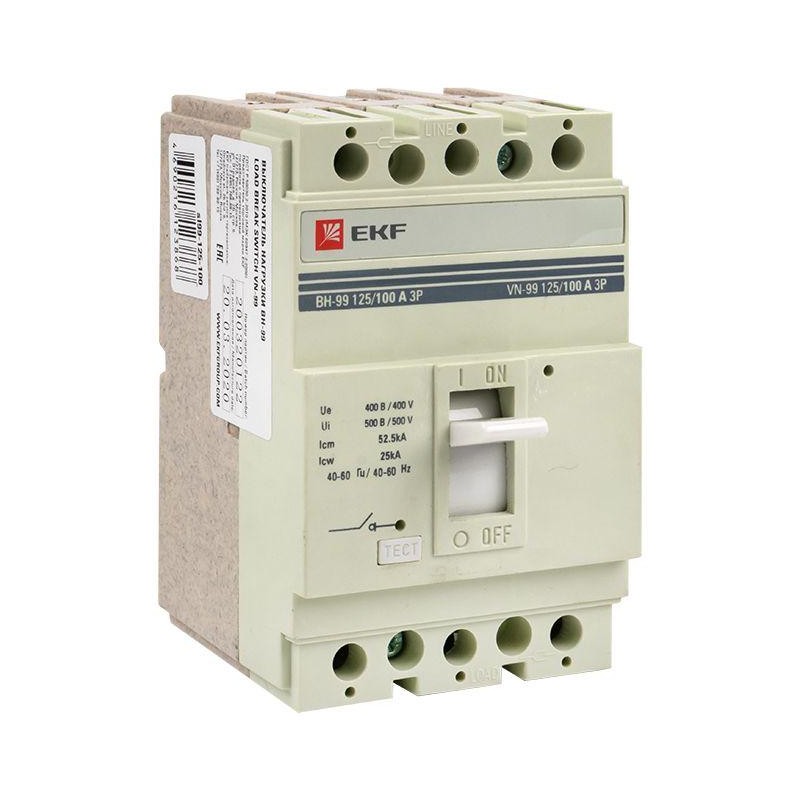

Выключатель нагрузки 3п ВН-99 125/100А EKF sl99-125-100

Отзывы (0)
  • Новое
    Выключатель нагрузки 3п ВН-99 125/100А EKF sl99-125-100
    Выключатель нагрузки 3п ВН-99 125/100А EKF sl99-125-100
    Выключатель нагрузки 3п ВН-99 125/100А EKF sl99-125-100
    Выключатель нагрузки 3п ВН-99 125/100А EKF sl99-125-100
    Выключатель нагрузки 3п ВН-99 125/100А EKF sl99-125-100
    Кодsl99-125-100
    БрендEKF
    Гарантийный срок7 лет
    Группа товараОборудование низковольтное
    Вид товараВыключатель нагрузки
    СтранаКитай
    СерияEKF
    Объем,м30,001
    Количество вспомогательных размыкающих контактов0
    Количество вспомогательных замыкающих контактов0
    Номинальный ток длительной нагрузки Iu ,А100
    Количество вспомогательных переключающих контактов0
    5 321,76 ₽
    🔴 Доступно к заказу
    EKF
    Выключатель нагрузки
    Выключатель ВН-99 выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ ДОП. УСТРОЙСТВ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем – «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания силы. нажатия на подвижные контакты. Система дугогашения выключателей весьма эффективна и в исполнениях ВН-99 125/125 А и ВН-99 160/160 А, состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами, в исполнении ВН-99-25/250 А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. При установке выключателей в распределительные устройства необходимо учитывать зону возможного выброса вверх на расстояние до 30 мм продуктов горения дуги при отключении под нагрузкой. Подключение кабелей или шин со стороны источника питания производят на верхние или нижние зажимы выключателей. Возможна коммутация алюминиевым и медным проводом
    возможна бесплатная доставка в ваш регион
    Напишите свой отзыв
    • Оплата:Оплата:
      - ЮЛ безналичный расчет с НДС/ без НДС
      - ФЛ СПБ, при заказе от 15000 руб
    • Доставка:Доставка:
      - ЮЛ СДЭК или доставка до выбранной ТК
      - ФЛ СДЭК за счет покупателя
    • Гарантия и возврат:Гарантия и возврат:
      - ЮЛ по заключенному договору, оферте.
      - ФЛ Закон РФ "О защите прав потребителей"
    EKF
    sl99-125-100
    Гарантийный срок
    7 лет
    Группа товара
    Оборудование низковольтное
    Вид товара
    Выключатель нагрузки
    Страна
    Китай
    Ширина,м
    0,09
    Длина,м
    0,14
    Высота,м
    0,1
    Вес,кг
    0,868
    Серия
    EKF
    Объем,м3
    0,001
    Материал
    Пластик
    Исполнение
    Выключатель
    Количество полюсов
    3
    С возвратом в нулевое положение
    Да
    Количество вспомогательных размыкающих контактов
    0
    Количество вспомогательных замыкающих контактов
    0
    Номинальный рабочий ток Ie при AC-3, 400 В ,А
    100
    Степень защиты (IP) лицевой стороны
    IP30
    Тип элемента управления
    Рычажковый
    Номинальный ток длительной нагрузки Iu ,А
    100
    Подходит для закрепления на лицевой панели
    Да
    Подходит для монтажа на основании
    Нет
    Комплектное устройство в корпусе
    Да
    Подходит для промежуточного монтажа
    Нет
    Подходит для распределительного щита
    Да
    С нулевым положением
    Нет
    Количество вспомогательных переключающих контактов
    0
    Тип присоединения главной электрической цепи
    Болтовое соединение
    Номинальная мощность при AC-3, 400 В ,кВт
    69,28

    Особые артикулы

    ean13
    4690216123865
    Напишите свой отзыв

    На данный момент нет отзывов от покупателей

    Напишите свой отзыв
    Выключатель нагрузки 3п ВН-99 125/100А EKF sl99-125-100
    Выключатель нагрузки 3п ВН-99 125/100А EKF sl99-125-100
    Выключатель ВН-99 выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ ДОП. УСТРОЙСТВ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем – «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания силы. нажатия на подвижные контакты. Система дугогашения выключателей весьма эффективна и в исполнениях ВН-99 125/125 А и ВН-99 160/160 А, состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами, в исполнении ВН-99-25/250 А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. При установке выключателей в распределительные устройства необходимо учитывать зону возможного выброса вверх на расстояние до 30 мм продуктов горения дуги при отключении под нагрузкой. Подключение кабелей или шин со стороны источника питания производят на верхние или нижние зажимы выключателей. Возможна коммутация алюминиевым и медным проводом
