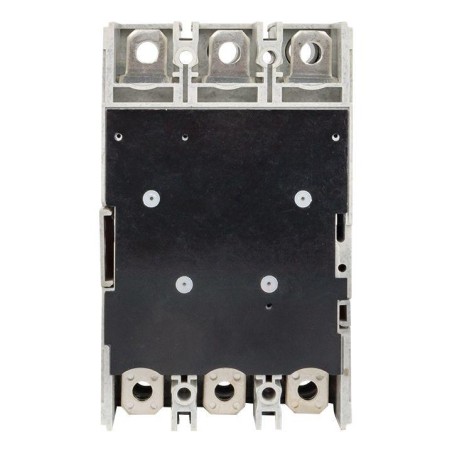

Выключатель нагрузки 3п ВН-99 250/250А EKF sl99-250-250

    Выключатель нагрузки 3п ВН-99 250/250А EKF sl99-250-250
    Выключатель нагрузки 3п ВН-99 250/250А EKF sl99-250-250
    Выключатель нагрузки 3п ВН-99 250/250А EKF sl99-250-250
    Выключатель нагрузки 3п ВН-99 250/250А EKF sl99-250-250
    Выключатель нагрузки 3п ВН-99 250/250А EKF sl99-250-250
    Выключатель нагрузки 3п ВН-99 250/250А EKF sl99-250-250
    Выключатель нагрузки 3п ВН-99 250/250А EKF sl99-250-250
    Выключатель нагрузки 3п ВН-99 250/250А EKF sl99-250-250
    Отзывы (0)
    Кодsl99-250-250
    БрендEKF
    Гарантийный срок7 лет
    СтранаКитай
    СерияEKF
    Все характеристики
    Выключатель ВН-99 выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ ДОП. УСТРОЙСТВ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем – «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания силы. нажатия на подвижные контакты. Система дугогашения выключателей весьма эффективна и в исполнениях ВН-99 125/125 А и ВН-99 160/160 А, состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами, в исполнении ВН-99-25/250 А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. При установке выключателей в распределительные устройства необходимо учитывать зону возможного выброса вверх на расстояние до 30 мм продуктов горения дуги при отключении под нагрузкой. Подключение кабелей или шин со стороны источника питания производят на верхние или нижние зажимы выключателей. Возможна коммутация алюминиевым и медным проводом
    Читать описание полностью
    12 104,80 ₽
    включая НДС
    58 шт.
    Created with Pixso.Складской
    Доставим бесплатно в ваш город
    Гарантийный срок
    7 лет
    Группа товара
    Оборудование низковольтное
    Вид товара
    Выключатель нагрузки
    Страна
    Китай
    Ширина,м
    0,15
    Длина,м
    0,217
    Высота,м
    0,167
    Вес,кг
    2,89
    Серия
    EKF
    Объем,м3
    0,005
    Материал
    Пластик
    Исполнение
    Выключатель
    Количество полюсов
    3
    С возвратом в нулевое положение
    Да
    Количество вспомогательных размыкающих контактов
    0
    Количество вспомогательных замыкающих контактов
    0
    Номинальный рабочий ток Ie при AC-3, 400 В ,А
    250
    Степень защиты (IP) лицевой стороны
    IP30
    Тип элемента управления
    Рычажковый
    Номинальный ток длительной нагрузки Iu ,А
    250
    Подходит для закрепления на лицевой панели
    Да
    Подходит для монтажа на основании
    Нет
    Комплектное устройство в корпусе
    Да
    Подходит для промежуточного монтажа
    Нет
    Подходит для распределительного щита
    Да
    С нулевым положением
    Нет
    Тип присоединения главной электрической цепи
    Болтовое соединение
    Номинальная мощность при AC-3, 400 В ,кВт
    173,21

    Особые артикулы

    ean13
    4690216123858
    Напишите свой отзыв

    На данный момент нет отзывов от покупателей

    Напишите свой отзыв
    Выключатель нагрузки 3п ВН-99 250/250А EKF sl99-250-250
    Выключатель нагрузки 3п ВН-99 250/250А EKF sl99-250-250
    Выключатель ВН-99 выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ ДОП. УСТРОЙСТВ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем – «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания силы. нажатия на подвижные контакты. Система дугогашения выключателей весьма эффективна и в исполнениях ВН-99 125/125 А и ВН-99 160/160 А, состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами, в исполнении ВН-99-25/250 А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. При установке выключателей в распределительные устройства необходимо учитывать зону возможного выброса вверх на расстояние до 30 мм продуктов горения дуги при отключении под нагрузкой. Подключение кабелей или шин со стороны источника питания производят на верхние или нижние зажимы выключателей. Возможна коммутация алюминиевым и медным проводом
