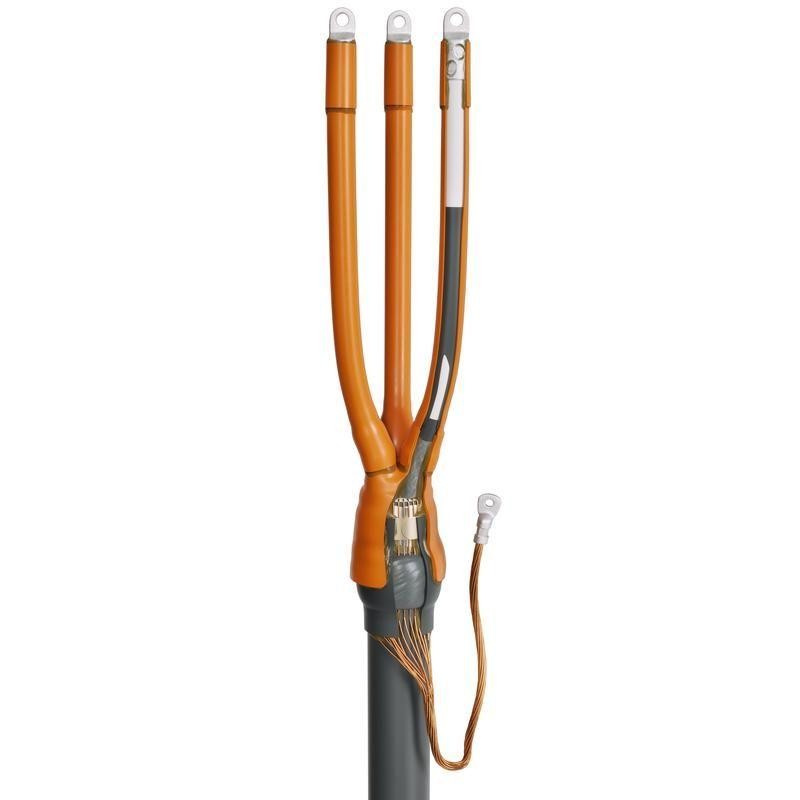

Муфта кабельная концевая 10кВ 3ПКВТп-10-70/120-Б КВТ 66283

    Муфта кабельная концевая 10кВ 3ПКВТп-10-70/120-Б КВТ 66283
    Муфта кабельная концевая 10кВ 3ПКВТп-10-70/120-Б КВТ 66283
    Отзывы (0)
    Код66283
    Бренд
    Гарантийный срок5 лет
    СтранаРоссийская Федерация
    Напряжение ,В10 000
    Все характеристики
    • Предназначены для оконцевания 3-х жильных кабелей: • с изоляцией из сшитого полиэтилена и экраном из медных проволок • с броней или без брони • на напряжение 6 и 10 кВ • Соответствует требованиям ГОСТ 13781.0-86 • Типы монтируемых кабелей:(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г • Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля • Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям • Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа • Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку. • Наконечник под опрессовку не входит в комплект муфты • В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать "Комплект заземления КМПБ", соответствующий выбранной муфте. • Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники • Высокое качество комплектующих и используемых композиционных материалов • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана • Все полимерные композиции, использованные для производства термоусаживаемых компонентов "КВТ", не содержат галогенов (HF=Halogen Free) • Выпускается по ТУ 3599-005-97284872-2015
    Читать описание полностью
    6 392,00 ₽
    включая НДС
    121 шт
    Created with Pixso.Складской
    Доставим бесплатно в ваш город
    Гарантийный срок
    5 лет
    Группа товара
    Арматура кабельная/Изоляционные материалы
    Вид товара
    Муфта кабельная концевая
    Страна
    Российская Федерация
    Ширина,м
    0,133
    Длина,м
    0,72
    Высота,м
    0,129
    Вес,кг
    1,41
    Объем,м3
    0,012
    Способ монтажа
    Термоусадка
    Материал
    Термопластик негорючий
    Исполнение
    Термоусадочный
    Цвет
    Черный
    Ширина ,мм
    130
    Высота ,мм
    125
    Напряжение ,В
    10 000
    Масса ,кг
    0,2
    Сфера применения
    Оконцевание 3-жильных кабелей
    Тип изделия
    Муфта концевая
    Объем,литр
    10.224
    Нормативный документ
    ТУ 3599-006-97284872-2006
    Дополнительная информация
    Внутренняя установка. С болтовыми наконечниками.
    Диапазон рабочих температур
    от -50 до +50
    Длина ,мм
    700
    Номинальное сечение проводника ,кв.мм
    70...120
    Марка
    3ПКВтп-10
    Диапазон сечений
    70-120
    Количество жил
    3
    Изоляция
    Сшитый полиэтилен
    Сечение жилы,мм2
    120
    Комплектация
    С болтовыми наконечниками
    Тип установки
    Для наружной установки
    Ряд напряжений
    10 кВ

    Особые артикулы

    ean13
    1463001912762

    На данный момент нет отзывов от покупателей

    Напишите свой отзыв
    Муфта кабельная концевая 10кВ 3ПКВТп-10-70/120-Б КВТ 66283

    • Предназначены для оконцевания 3-х жильных кабелей:

    • с изоляцией из сшитого полиэтилена и экраном из медных проволок

    • с броней или без брони

    • на напряжение 6 и 10 кВ

    • Соответствует требованиям ГОСТ 13781.0-86

    • Типы монтируемых кабелей:(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г

    • Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля

    • Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям

    • Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа

    • Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.

    • Наконечник под опрессовку не входит в комплект муфты

    • В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам

    • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать "Комплект заземления КМПБ", соответствующий выбранной муфте.

    • Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники

    • Высокое качество комплектующих и используемых композиционных материалов

    • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана

    • Все полимерные композиции, использованные для производства термоусаживаемых компонентов "КВТ", не содержат галогенов (HF=Halogen Free)

    • Выпускается по ТУ 3599-005-97284872-2015
