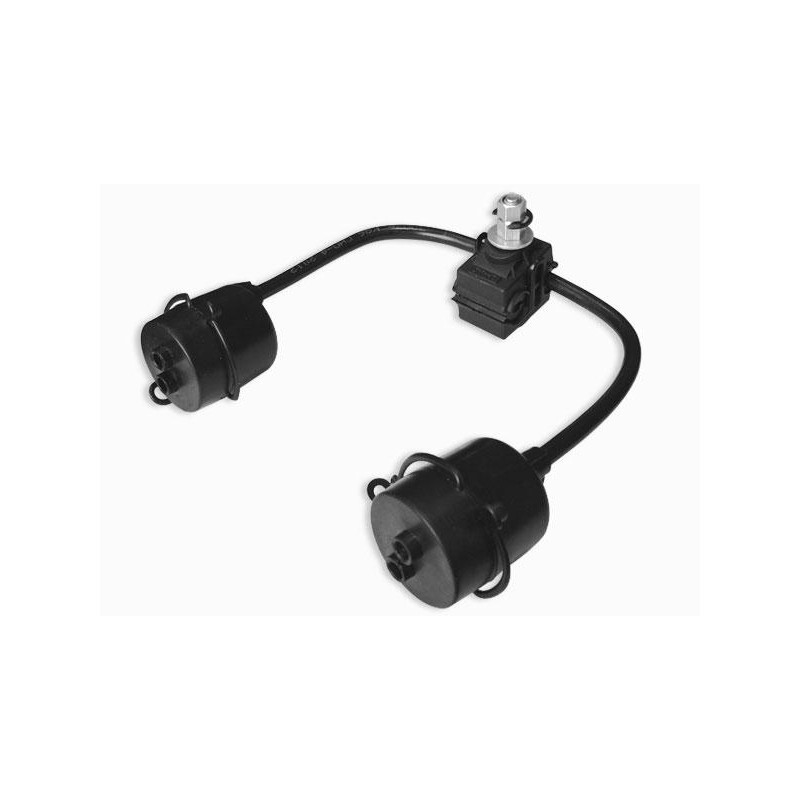

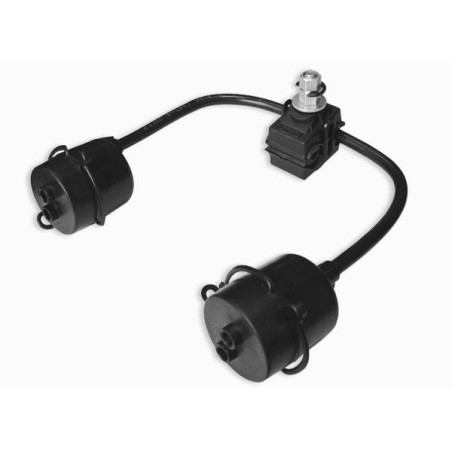

Зажим прокалывающий ОР-74М (P 14, SLIW67) МЗВА ЦБ-00004943

"Ответвительный прокалывающий герметичный зажим ОР 74М предназначен для электрического присоединения к нулевой и токопроводящим жилам магистрали СИП ВЛИ 0,4 кВ абонентских ответвлений. Зажим имеет раздельную затяжку болтов на магистральном проводе и проводах ответвления, что позволяет многократно присоединять и отсоединять абонентские провода, не снимая зажимы с магистрального провода.

Конструктивно зажим ОР-74M состоит из герметичного ответвительного прокалывающего зажима и одного герметичного адаптера типа AG с плашечными зажимами для подключения трех или четырех проводов абонентских ответвлений. Концы проводов абонентских ответвлений перед подключением к адаптеру зачищаются от изоляции. Возможность фиксации нижней части зажима ключом S17 облегчает затяжку болтов.

Срыв головки болта, обеспечивающего установку зажима на магистральный провод, соответствует эквивалентному усилию, необходимому для создания электрического контакта с проводом магистрали. На прокалывающие элементы нанесена контактная смазка. Зажим OP-74М легко устанавливается на провод, отсутствуют выпадающие элементы. Болт, обеспечивающий установку зажима на магистральный провод, изолирован от контактных деталей зажима. В отличие от зажима ОР-74, зажим ОР-74М имеет металлическую срывную головку.

Производится по ТУ 3449-004-52819896-2010

Сечение жил магистрали, кв.мм: 16-150

Сечение жил ответвления, кв.мм: 1,5-35

Тип провода: СИП-2 / СИП-4

Число проводов ответвления: 1 или 2 ответвления

Номинальное сечение жил магистрали, кв.мм 16 | 25 | 35 | 50 | 54,6 | 70 | 95 | 120 | 150

Номинальное сечение жил ответвления, кв.мм 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 16 | 25 | 35

Аналоги других производителей: Р 14

Масса не более: 0,28 кг

Количество штук в упаковке: 10 шт."
